SCHROEDAHL MRK Клапан предохранительный для центробежных насосов
Клапан защиты насоса для высоких давлений. MRK используется в качестве системы защиты центробежных насосов в системах водоснабжения.

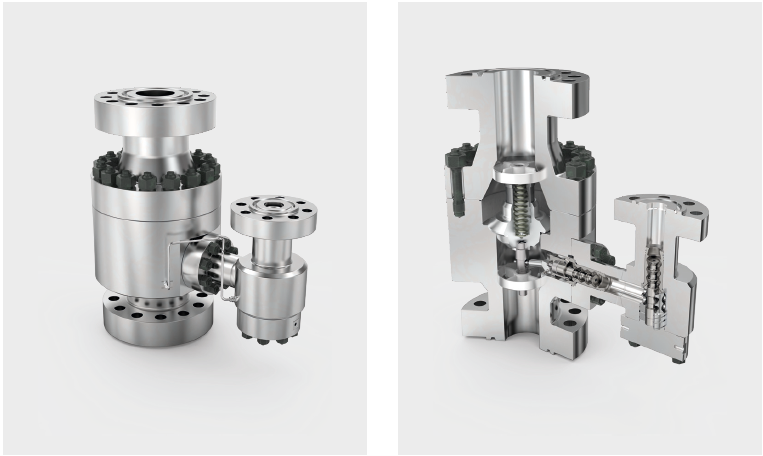

Система клапанов MRK состоит из обратного клапана и специального регулирующего и дроссельного устройства для байпасной системы. Общее функционирование клапана связано с технологическим процессом. количество (чувствительно к расходу). Сама байпасная секция состоит из первичного блока управления (многоступенчатого) и вторичного, очень специального, многоступенчатого регулятора давления. Таким образом, работа полного байпаса разбита на две части. Обе части (первичная и вторичная) должны работать вместе для выполнения требуемой функции падения давления. Вторичная часть управляется через внешний соединенный напорный трубопровод на байпасной секции.
Клапан MRK защищает центробежные насосы высокого давления от перегрева и кавитации, автоматически поддерживая минимальный поток, когда поток в системе находится в условиях низкой нагрузки. При более низком технологическом потоке клапан MRK активирует детали обводного трима с помощью системы рычагов, так что насос защищен правильным минимальным потоком. Когда поток процесса / системы начинается (увеличивается), главный обратный клапан поднимается со своего седла и начинает управлять (регулировать) поток рециркуляции байпаса, который возвращается в резервуар системы. Если клапан MRK определяет достаточно высокий поток в системе, байпас автоматически закрывается (точка переключения). Как только поток в системе снова уменьшается, байпас включается автоматически.
Характеристики MRK
| Характеристики | Значение |
|---|---|
| Номинальный диаметр | DN 80 – 300 |
| Класс давления | PN 250 – 640 |
| Температура макс. | до 230 °C / 446 °F |
| Материал корпуса |
1.0460 / A105 1.0571 / LF2 1.4404 / F316L 1.4462 / F51 1.4501 / F55 |
| Корпус (тип) | Кованый |
| Рабочая среда | Жидкости всех видов (вода, масла, химикаты и др.) |
| Присоединение |
EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI концы под сварку по запросу |
| Дизайн | Вертикальная установка, горизонтальная установка, ручной запуск, увеличенный номинальный диаметр байпаса |
| Количество ступеней (макс.) | 10 |
| Количество контролируемых ступеней (макс.) | 10 |
| Рабочий диапазон (макс.) | Перепад до макс. 500 бар |
| Другое | Перепад давления байпаса до 500 бар |
