SCHROEDAHL TDC Клапан предохранительный для центробежных насосов

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ02537437
edit

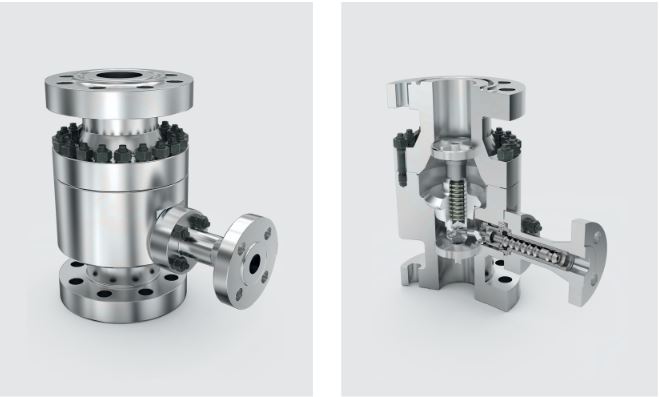

Клапан предохранительный для центробежных насосов

Выходной основной поток управляет обратным клапаном и позиционирует его пропорционально потоку. Шток обратного клапана передает движение через рычаг на байпас. Система байпаса регулирует поток байпаса модулирующим образом и снижает давление до уровня выходного давления байпаса без кавитации. Когда обратный клапан полностью закрыт, весь минимальный поток направляется через байпас. Байпас полностью закрыт, когда обратный клапан находится в верхнем положении, тем самым обеспечивая полный поток насоса в систему.

  • Особо прочная конструкция для удаления накипи
  • Автоматически модулируемая функция байпаса
  • Кованый материал корпуса, углеродистая или нержавеющая сталь
  • Возможно использование специального материала
  • Внутренний принцип работы (внешний источник энергии не требуется)
  • Простота установки
  • Низкие эксплуатационные расходы
  • Конструкция оптимизирована для частых циклов переключения
Производство: Германия

Характеристики TDC

Характеристики Значение
Номинальный диаметр DN 80 – 250 / NPS 3 – 10
Класс давления PN 100 – 400 / Class 600 – 2500
Температура макс. до 230 °C / 446 °F
Материал корпуса 1.0460 / A105 1.0571 / LF2 1.4404 / F316L 1.4462 / F51 1.4501 / F55
Корпус (тип) Кованый
Рабочая среда Жидкости всех видов (вода, масла, химикаты и др.)
Присоединение

EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI

концы под сварку по запросу
Дизайн Вертикальная установка, горизонтальная установка, ручной запуск, увеличенный номинальный диаметр байпаса
Количество ступеней (макс.) 8
Количество контролируемых ступеней (макс.) 8
Рабочий диапазон (макс.) Перепад до макс. 230 бар
Другое Перепад давления байпаса до 20-250 бар
